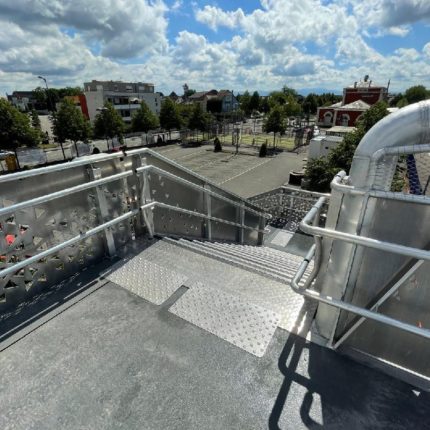

Entrée de la passerelle via un de ses escaliers Entrée de la passerelle via un de ses escaliers
Vue d'ensemble de la passerelle Vue d'ensemble de la passerelle
La passerelle et un de ses escaliers La passerelle et un de ses escaliers
Entrée de la passerelle Entrée de la passerelle

Passerelle piétonne – Haguenau (67)

Une passerelle piétonne en aluminium de 27,30 m de long et 2,20 m de large, sécurisée par des main courantes et un filet en inox, permet de franchir des voies ferrées. Elle repose sur 8 piles en acier galvanisé et est équipée de trois escaliers d’accès en aluminium de 1,80 m de large chacun. Le platelage est en tôle d’aluminium avec un revêtement antidérapant. La passerelle intègre des dispositifs pour le passage de réseaux et l’évacuation des eaux pluviales, avec des appuis mobiles pour gérer la dilatation thermique.

Platelage :
Tôles aluminium + résine antidérapante
Structure :
Treillis
Garde-corps :
Filets Inox
Escalier :
Tôles aluminium + résine antidérapante
